CX25/CR4 NO 1col BR elektromotorni ventil
- Proizvod iz grupe: Jablotron 100
- Proizvođač: S-V
Napajanje 9-24V DC (opciono AC)
Aktuator Pom IP65 (kućište)
Radna temperatura Do 95°
Maksimalna radni pritisak 16 bara
Vreme zatvaranja do 7 sekundi, nom. otvoren
Ručno otvaranje, zatvaranje DA, Indikator stanja DA
Zaptivanje PTFE

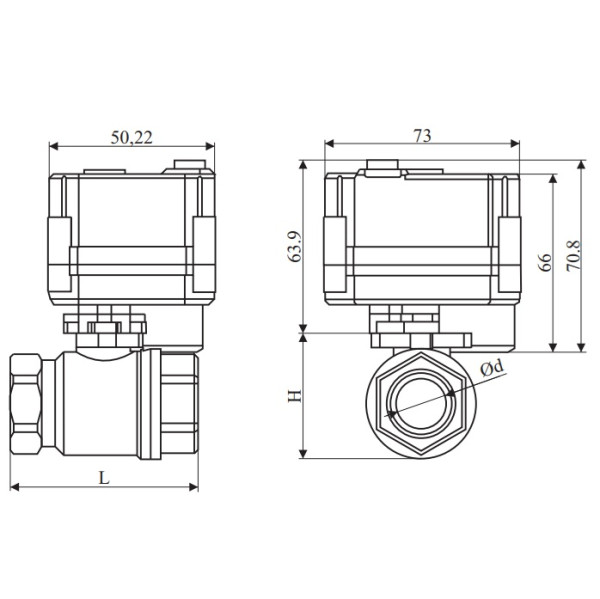

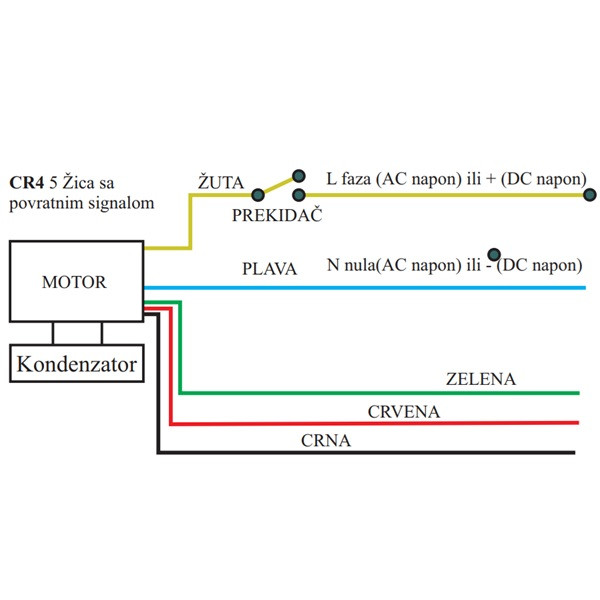

5 ŽICA CR4 (sa kondezatorom i povratnim signalom):
Žuta žica je faza (AC verzija) ili + (DC verzija) i ona se prekida.
Plava žica je nula (AC verzija) ili - (DC Verzija)
Crna žica je spojeni kontakt povratnog signala
Zelena žica je signal otvorenosti ventila
Crvena žica je signal zatvorenosti ventila
Opis rada:
Kada se spoji kontakt žute i plave žice motor kreće sa radom (NZ kreće da se otvara, a NO kreće da se zatvara). Kada dođe u krajnji položaj ventil se rasterećuje i ostaje u položaju dok je kontakt spojen. U slučaju nestanka napona ventil se vraća u početno stanje uz pomoć kondenzatora koji je ugrađen u motor.
Povratni signal:
Crna žica je stalno povezana
Kontakt na crvenoj žici se zatvara kada je venti potpuno zatvoren
Kontakt na zelenoj žici se zatvara kada je ventil potpuno otvoren
Važno: Povratni signal mora biti manjeg napona od 36V
